siiMiih Geschrieben 7. September 2011 Teilen Geschrieben 7. September 2011 Für den PS Button? Kannst du da mal Bilder Hochladen?LG Flotschi18_1 Falls ich welche auf'm Rechner habe, kümmere ich mich am Wochenende darum Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
flotschi18_1 Geschrieben 8. September 2011 Teilen Geschrieben 8. September 2011 Falls ich welche auf'm Rechner habe, kümmere ich mich am Wochenende darum Ok danke dir schon mal im Vorraussetzung. EDIT: Hab meinen Controller noch mal aufgemacht. Da find ich leider keinen plus und minus Lötpunkt. Das ist der Controller der 1 Generation. Hab die PS3 am Erscheinungstag gekauft. Und da war dieser Controller dabei. Währe nett wenn mir jemand die Lötpunkte geben kann. LG Flotschi18_1 Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
siiMiih Geschrieben 23. September 2011 Teilen Geschrieben 23. September 2011 Ok danke dir schon mal im Vorraussetzung.EDIT: Hab meinen Controller noch mal aufgemacht. Da find ich leider keinen plus und minus Lötpunkt. Das ist der Controller der 1 Generation. Hab die PS3 am Erscheinungstag gekauft. Und da war dieser Controller dabei. Währe nett wenn mir jemand die Lötpunkte geben kann. LG Flotschi18_1 Stell mal ein Foto von deiner Platine rein. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
remispringer Geschrieben 24. September 2011 Teilen Geschrieben 24. September 2011 Ok danke dir schon mal im Vorraussetzung.EDIT: Hab meinen Controller noch mal aufgemacht. Da find ich leider keinen plus und minus Lötpunkt. Das ist der Controller der 1 Generation. Hab die PS3 am Erscheinungstag gekauft. Und da war dieser Controller dabei. Währe nett wenn mir jemand die Lötpunkte geben kann. LG Flotschi18_1 PS3 Controller der 1. Gen und die am Erscheinungstag der PS3 60GB erschienen sind, besitzen nur eine Hautplatine. [/url] Habe dir die Lötpunkten mit den folgenden Farben markiert: • (schwarz) = Minuspol (-) • (rot) = Pluspol (+) Die Ausgangsspannung an den Lötpunkten beträgt 2,8V. Bei roten,gelben und orangenen Leds solltest du ein Widerstand einbauen. Viel Spaß beim modden eurer remispringer Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
TrophäenJäger Geschrieben 2. Oktober 2011 Teilen Geschrieben 2. Oktober 2011 Sieht wirklich richtig gut aus, aber ich hab schiss, dass ich irgendetwas schrott mache. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Secro91 Geschrieben 2. Oktober 2011 Teilen Geschrieben 2. Oktober 2011 hallo, @remispringer wenn ich die lötpunkte wie du in deinem bild gekennzeichnet benutze, leuchtet meine blaue 3mm led durchgehend wenn der controller aus ist und auch wenn er an ist! wie kann ich das so bearbeiten das er nur leuchtet wenn ich die ps taste drücke also wenn der controller an ist? Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
remispringer Geschrieben 2. Oktober 2011 Teilen Geschrieben 2. Oktober 2011 :emot-raise: merkwürdig... Dies sind normalerweise die Lötpunkte bei denen Spannung bei eingeschalteten Controller fließt. Versuche es mal mit diesen Lötpunkten! Falls dies nicht funktioniert, dan melde dich bei mir gruß remispringer Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Secro91 Geschrieben 2. Oktober 2011 Teilen Geschrieben 2. Oktober 2011 Ich habe anscheinend eine andere Platine, wo es diese Lötpunkte nicht gibt. Habe mal Fotos gemacht wie der Controller im Off- und On- Modus momentan aussieht. Wie es aussieht fließt an den Punkten durchgehend Spannung brauche also Lötpunkte die nur Spannung erhalten sobald der Controller eingeschaltet ist. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
remispringer Geschrieben 3. Oktober 2011 Teilen Geschrieben 3. Oktober 2011 du hast ja dein Kabel an den Punkt TP11 gelötet. Ist ja kein Wunder,dass da die ganze Zeit Dauerspannung fliesst. Du musst ihn aber an TP12 anlöten, so wie ich es dir markiert habe. Hast ja doch nicht den Controller von der 60GB Version. Diese habe das Gehäuse nämlich durchsichtig und besitzen die obere Platine. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Secro91 Geschrieben 3. Oktober 2011 Teilen Geschrieben 3. Oktober 2011 hat funktioniert vielen dank! =) Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
flotschi18_1 Geschrieben 3. Oktober 2011 Teilen Geschrieben 3. Oktober 2011 PS3 Controller der 1. Gen und die am Erscheinungstag der PS3 60GB erschienen sind, besitzen nur eine Hautplatine.[/url] Habe dir die Lötpunkten mit den folgenden Farben markiert: • (schwarz) = Minuspol (-) • (rot) = Pluspol (+) Die Ausgangsspannung an den Lötpunkten beträgt 2,8V. Bei roten,gelben und orangenen Leds solltest du ein Widerstand einbauen. Viel Spaß beim modden eurer remispringer Dankeschön werde es in den nächsten Tagen nochmals versuchen. Da ich meine LED wieder rausgebaut habe weil mein Controller das Spinnen angefangen hat. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
kolazah Geschrieben 18. Oktober 2011 Teilen Geschrieben 18. Oktober 2011 Wo gibt es ein Tutorial für den DUALSHOCK3? Hat nur einen für den Sixasis.. ;/ Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Maddin319 Geschrieben 31. Oktober 2011 Teilen Geschrieben 31. Oktober 2011 mal ne frage, hab hier massig 5mm leds. Hat das schonmal jemand versucht zu verbauen? oder ist eine 3 mm led das maximum was grad noch so geht? Meine jetzt für die ps home taste. danke schonmal Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Bull88y Geschrieben 1. November 2011 Teilen Geschrieben 1. November 2011 Ist egal du kannst alles einbauen solange die Spannung ausreichend ist für die LED Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Maddin319 Geschrieben 1. November 2011 Teilen Geschrieben 1. November 2011 ah ok top dachte die passen eventuell wegen der größe nicht rein. e24 er widerstände hab ich auch noch ein komplettes sortiment. Die Roten haben glaub ich Uf=1,6V und Grün und Blau hat Uf=2,3v und If=10-30mA hab noch ne frage, hab jetzt mal die hier rausgesucht http://www.reichelt.de/SMD-LED-0603-0805-1206/SMD-LED-0603-BL/index.html?;ACTION=3;LA=444;GROUP=A5381;GROUPID=3035;ARTICLE=34224;START=0;SORT=artnr;OFFSET=500;SID=12Tq@9YH8AAAIAAA2d71o5a41a09b989bc14a7cf504171fc2d2cd aber sind nicht 5-12,5mcd ein bisl wenig? hab hier LEds (klar sind 5mm leds und keine smd bauteile) die haben 14000mcd. Wobei ich da schon angst hab das die zu hell sind und mich stressen. also die smds würd ich als status leds nehmen und die 5mm mit 14000mcd als ps home led. kann auch sein das ich mich total verlesen hab mit 14000mcd muss mal schauen wenn ich wieder at home bin am WE. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Maddin319 Geschrieben 2. November 2011 Teilen Geschrieben 2. November 2011 jetzt hab ich nochmal ne frage, hab jetzt von der smd led bauform 0603 ein paar rausgesucht und Blau, weiß und Grün haben 3,2v-3,6v Durchbruchspannung und die Orangen haben 2v-2,6v. Bei den 3,2 - 3,6V smd leds die kann ich ohne probs einbauen, aber wie siehts mit orange aus? brennt die mir durch, hab mal was gelesen das die leds mind. 2.8v- 3.6v haben müssen. Weil vorwiderstand einlöten ist ja nicht bei den status leds. Bzw. hat schon mal wer genau mim multimeter gemessen wieviel volt an den smd leds standartmäßig anstehen? ja und als ps home taste wollt ich ne 5mm Led nehmen. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
remispringer Geschrieben 2. November 2011 Teilen Geschrieben 2. November 2011 jetzt hab ich nochmal ne frage,hab jetzt von der smd led bauform 0603 ein paar rausgesucht und Blau, weiß und Grün haben 3,2v-3,6v Durchbruchspannung und die Orangen haben 2v-2,6v. Bei den 3,2 - 3,6V smd leds die kann ich ohne probs einbauen, aber wie siehts mit orange aus? brennt die mir durch, hab mal was gelesen das die leds mind. 2.8v- 3.6v haben müssen. Weil vorwiderstand einlöten ist ja nicht bei den status leds. Bzw. hat schon mal wer genau mim multimeter gemessen wieviel volt an den smd leds standartmäßig anstehen? ja und als ps home taste wollt ich ne 5mm Led nehmen. Für die Status Leds sind Netzwerkwiderstände eingebaut. Es sollte also kein Problem sein Orangene SMD Leds einzubauen. Beim PS-Button solltest du mit deiner 5mm Led beim einbauen aufpassen. Die Led sollte am besten bis 2mm rausstehen damit kein Kurzschluss mit deinen Kontakten der Leds zur Platine des PS3 Controller entsteht. Ich empfehle dir also 3mm Leds. Aber ist ja jedem selber überlassen gruß remispringer Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...

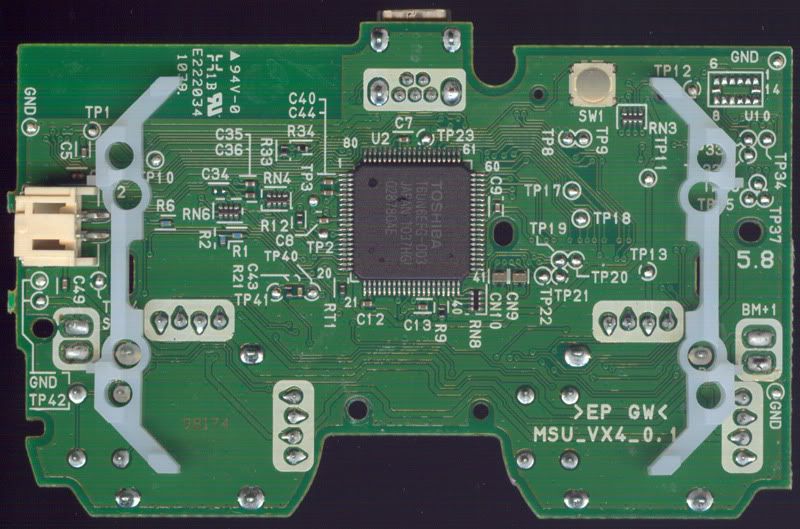

I-Adroitness-I Geschrieben 16. November 2011 Teilen Geschrieben 16. November 2011 Hay, ich will bei mir auch die PS-Taste zum leuchten bringen. Nur wie schließe ich die genau an. Hab gelesen das man - an den Akku anschließen kann und das + an TP11 oder TP12 dran kommt. Daher wollte ich erst mal nachfragen bevor ich was falsch mache. Mein Board: Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
remispringer Geschrieben 16. November 2011 Teilen Geschrieben 16. November 2011 du machst dabei nichts falsches. Hier hast du weitere Lötpunkte zur Stromversorgung der Led. Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
slab Geschrieben 18. November 2011 Teilen Geschrieben 18. November 2011 Hab mal bisschen rumgeschaut und noch weitere witzige Moddings für den Controller gefunden http://www.extreme-mods.com/ Kann es sein, dass die Status-LED's bei dem Dual Shock einfacher auszuwechseln sind? Auf dem Modding Tutorial von xcm.cc siehts einfacher aus... Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
